STUDY ON PROGRESSIVE COLLAPSE BEHAVOR OF RC FRAME UNDER A PENULTIMATE COLUMN REMOVAL SCENARIO
-
摘要:

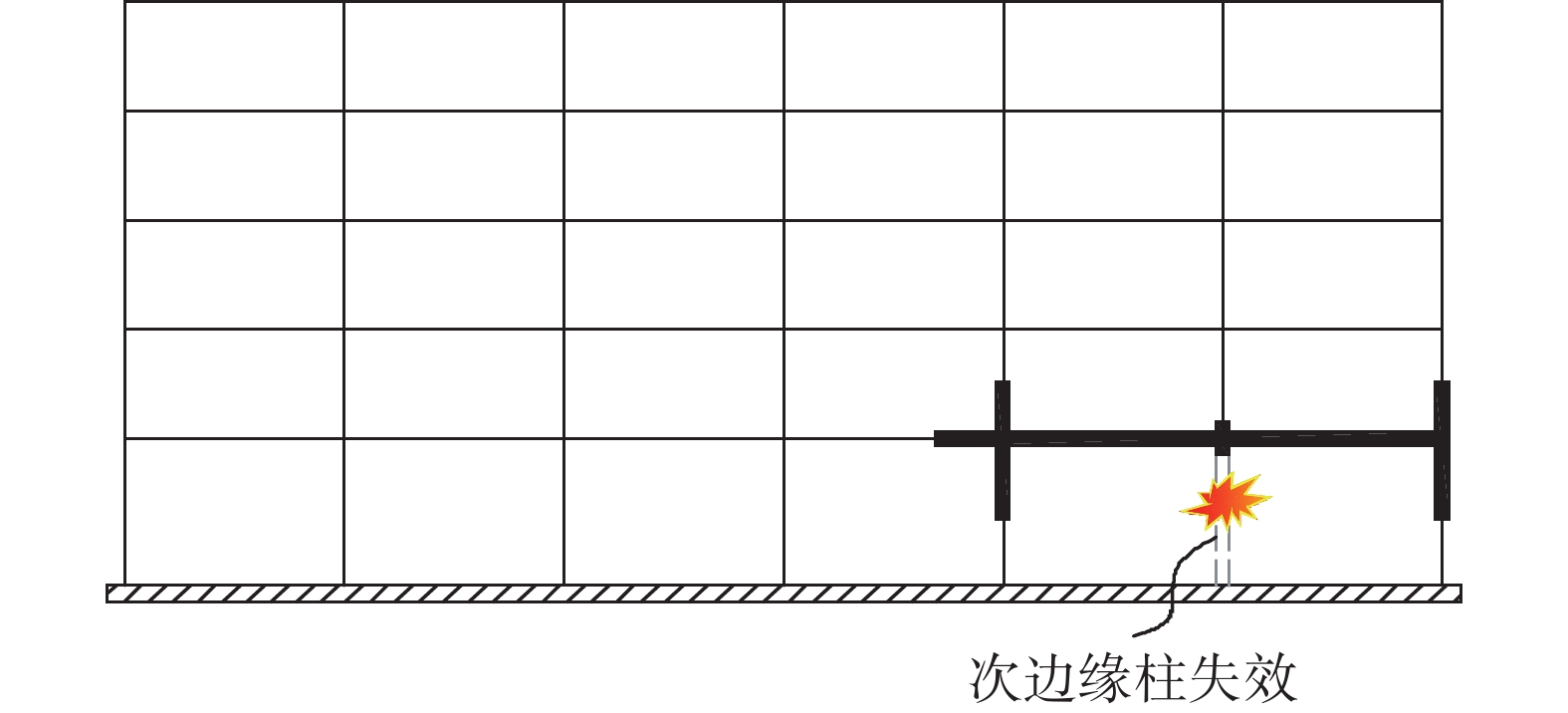

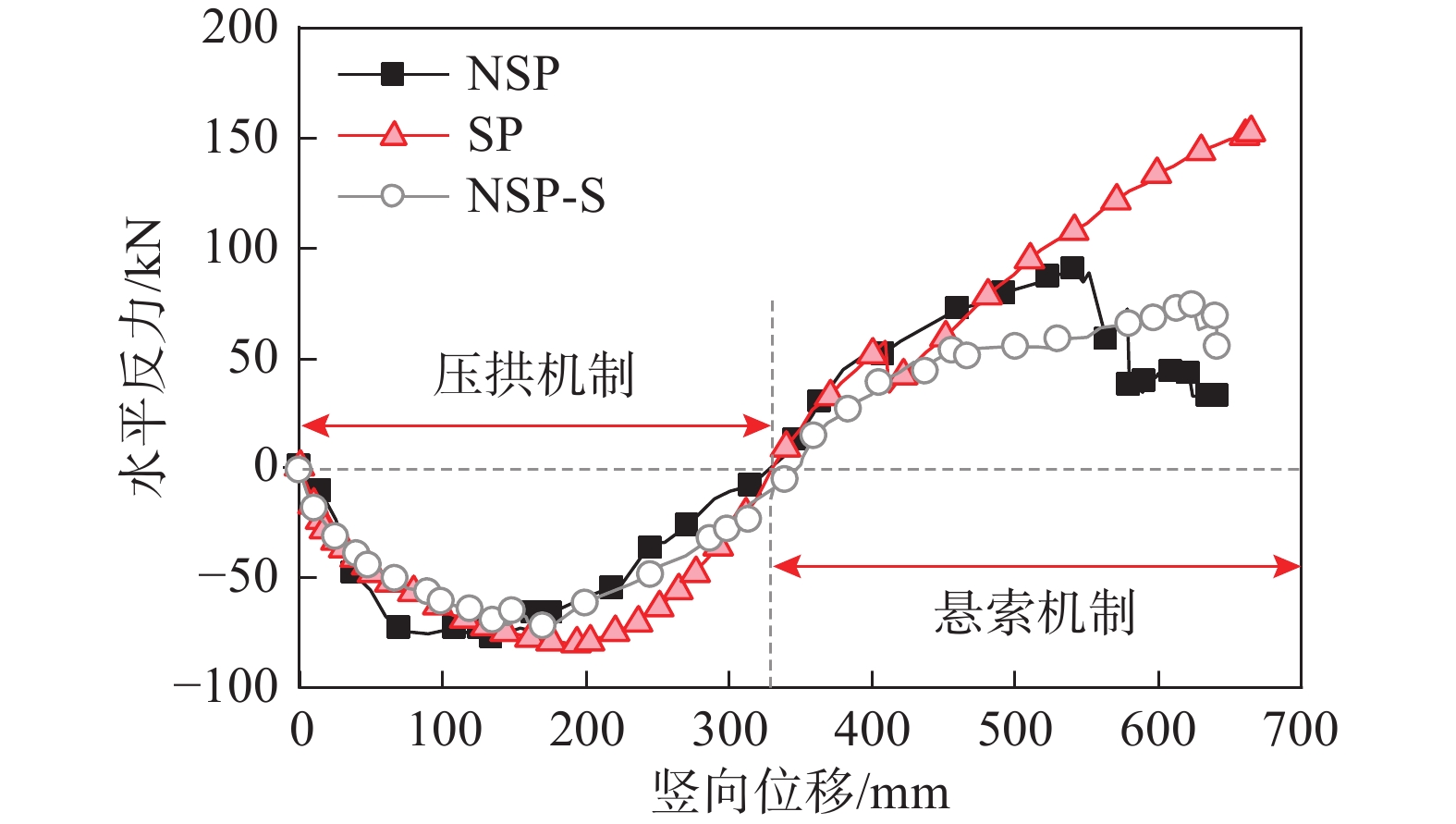

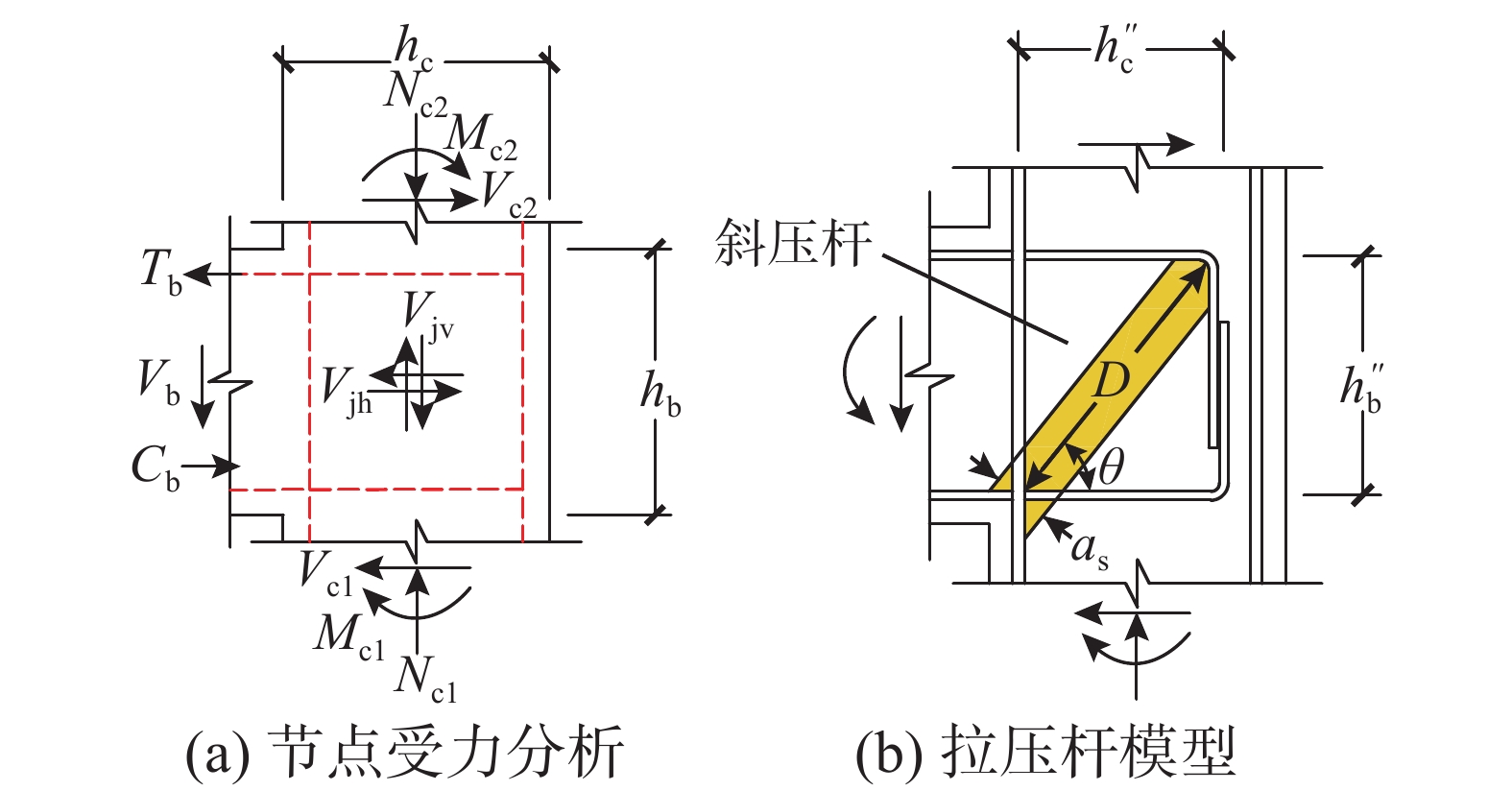

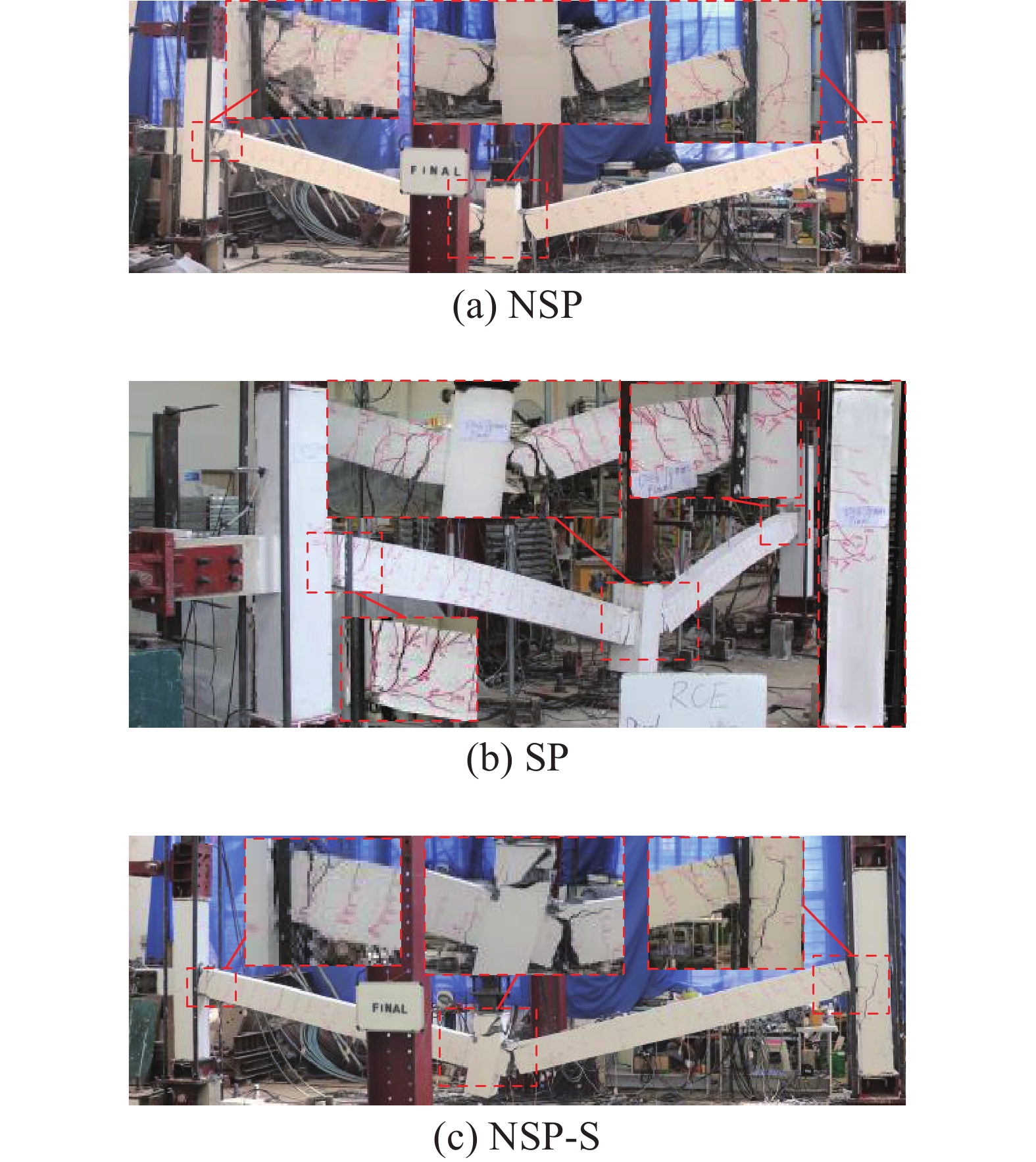

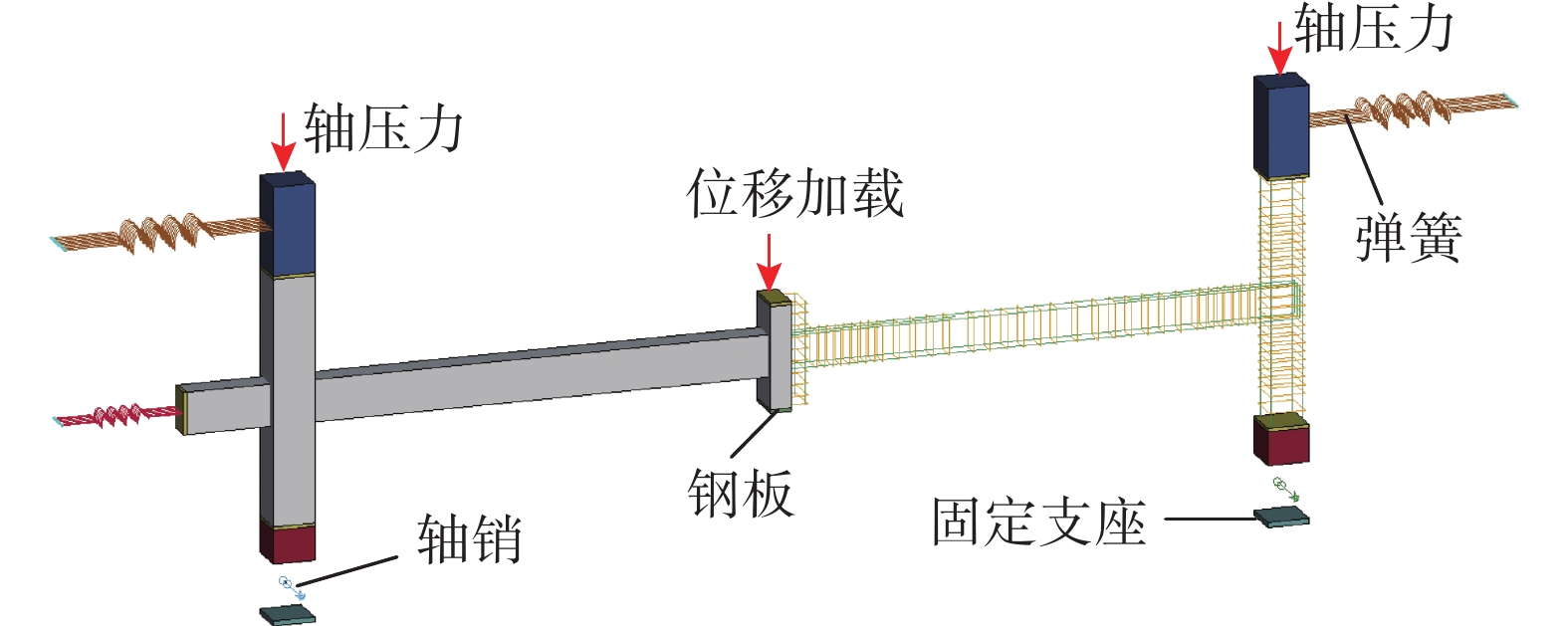

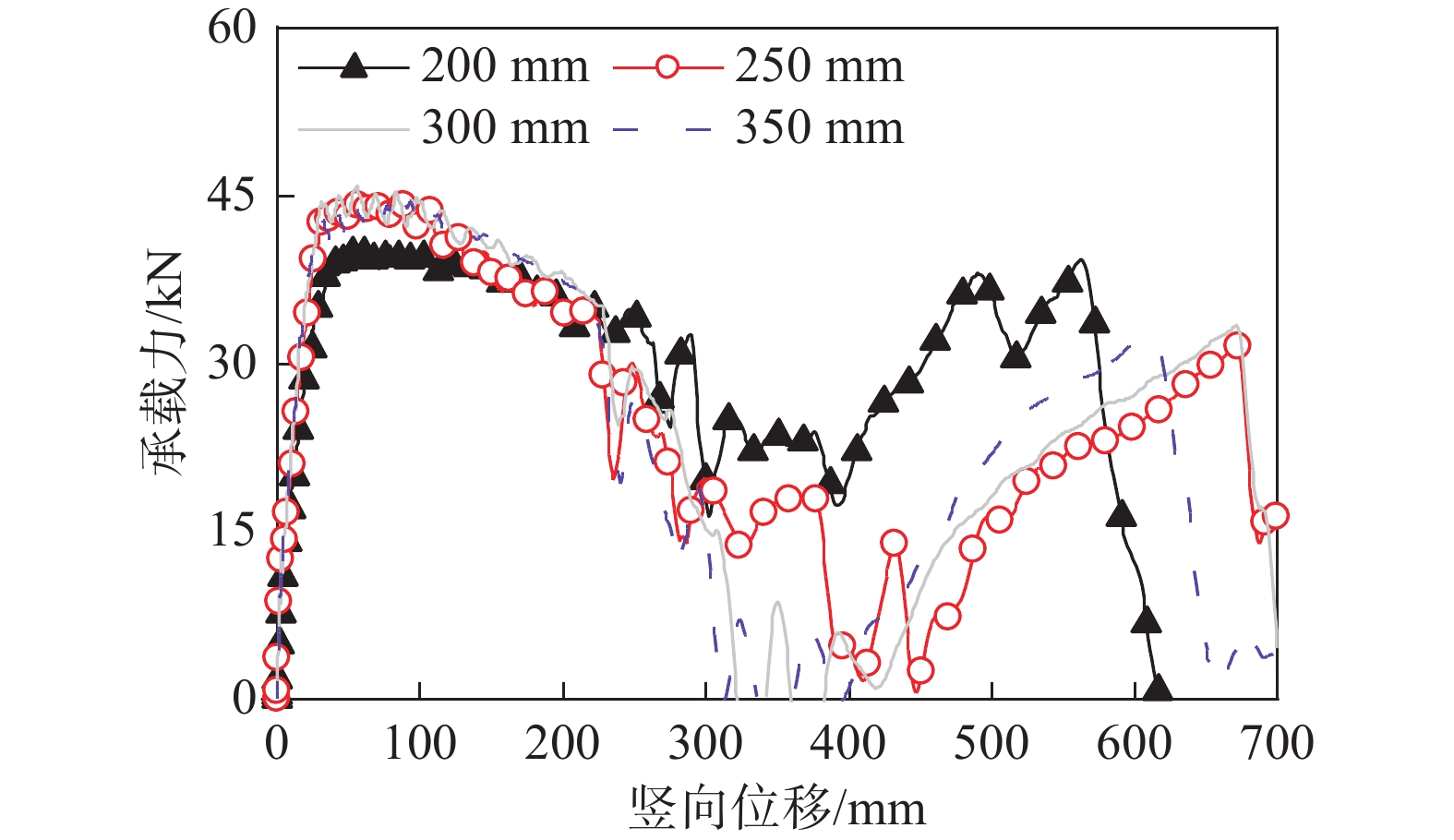

在次边缘柱失效工况下，关键子结构处于非对称的水平约束条件，比中柱失效面临更大的倒塌风险。为探究非对称边界条件对钢筋混凝土(RC)结构抗连续倒塌性能的影响，该文对3个次边缘柱失效的1/2缩尺RC梁柱子结构进行拟静力Pushdown试验，分析了抗震设计/非抗震试件以及不同柱截面尺寸对承载能力、破坏模式和抗力机制演变的影响。结果表明：抗震设计配筋可以使梁的悬索机制得到充分发展，进而显著提高结构抗力；无论是否考虑抗震设计，子结构边节点均具有足够的抗剪切能力，其失效由梁端纵筋断裂控制。此外，基于有限元软件LS-DYNA分析了梁纵筋直径、柱截面尺寸和节点配箍率的影响。结果表明：增大梁纵筋直径可以显著提高结构抗力，但纵筋产生的更大的水平拉力会导致外侧边柱发生大偏心受压破坏；增加边柱尺寸对结构抗力提高不明显。
Abstract:Under a penultimate column removal scenario, the critical sub-frame is in an asymmetrical boundary condition. In that case, the sub-frame suffers a higher risk of collapse. To study the effects of asymmetrical boundary conditions on the progressive collapse behavior of reinforced concrete (RC) frames, three 1/2-scale RC beam-column assemblies subjected to the penultimate column removal scenario were tested with Pushdown loading. The effects of seismic design, non-seismic design and sectional dimension of the column on the load resistance, failure mode and conversion of the load-carrying mechanism were studied. Test results indicate that seismic design allows the sufficient development of catenary action, resulting in higher load resistance. The exterior joint of the assemblies has sufficient shear strength to prevent shear failure regardless considering seismic design or not, which allows the failure of the assemblies to be controlled by the fracture of the beam rebar. In addition, the effects of longitudinal reinforcement diameter, sectional dimension of the column and transverse reinforcement ratio of the joint were studied with the finite element software LS-DYNA. It is found that enlarging the longitudinal reinforcement diameter can increase the load resistance; however, the resulting greater horizontal tension can lead to the large eccentric compression failure of the column. Increasing the sectional dimension of the column has a slight effect on load resistance.
-
新型建筑工业化需要装配式钢结构建筑。装配式钢结构可改变建造方式，实现精益化施工，促进建筑行业转型升级[1-2]，如图1所示。同时，为了提高建筑的抗震减灾能力、构建可持续发展的城市和社区，结构需在塑性变形能力、耗能性能、可修复性能等方面得到提升。
装配式钢板剪力墙具有较高的抗侧性能，重量较、强度高的特点，同时可实现高效施工，被广泛应用到建筑当中[3]。
各国学者针对钢板剪力墙抗震性能进行了研究。HITAKA等[4]提出了带缝钢板剪力墙，并对该构造的钢板剪力墙抗震性能进行了详细的研究，表明带缝钢板剪力墙抗震性能良好。另外，CORTES等[5]、蒋路等[6]、张艳霞等[7]对多层带缝钢板剪力墙及框架进行抗震性能研究，表明多层带缝钢板剪力墙抗震性良好。为了满足建筑开孔使用的功能，同时改善钢板剪力墙抗震性能，ROBERT等[8]、ALAVI等[9]、MATTEIS等[10]、PHILLIPS等[11]对开圆孔钢板剪力墙进行了抗震性能研究，得到开孔的钢板剪力墙可有效改善抗震性能的结果。YU等[12]对螺栓连接密肋装配式钢板剪力墙进行有限元分析和试验研究，结果表明该无焊接装配式钢板剪力墙的面外屈曲得到有效约束，剪力墙的层间位移角和平面外变形分别降低了14.7%和57%。聂建国等[13]、马尤苏夫等[14]、牟在根等[15]分别对竖向加劲、井字加劲、对角加劲钢板剪力墙框架结构进行了抗震性能研究，结果表明加劲可以有效防止墙板在荷载作用下发生屈曲。CHEN等[16]、ZIRAKIAN等[17]对屈服点为100 MPa的钢板剪力墙进行了抗震性能研究，得出低屈服点钢板剪力墙的变形能力和耗能性能良好的结果。
为了进一步增加装配式剪力墙的耗能性能，JIN等[18]将屈曲约束钢板剪力墙的内板开斜槽形成一种新型装配式屈曲约束钢板剪力墙。该装配式屈曲约束钢板剪力墙相当于多个斜向平行放置的屈曲约束支撑，具有良好的耗能性能。范重等[19]对屈曲约束钢板剪力墙边框刚度影响进行了研究，得出现行技术标准中对非加劲钢板剪力墙边框刚度的规定，不能很好地适用于屈曲约束钢板剪力墙的结论。LIU等[20]、张爱林等[21]提出部分连接装配式钢板剪力墙，并对剪力墙进行了抗震性能试验研究，结果表明部分连接装配式钢板剪力墙抗震性能良好。VALIZADEH等[22]提出一种装配式蝶形连杆钢板剪力墙，并对该钢板剪力墙进行了抗震性能研究，结果表明该构造的装配式钢板剪力墙有效降低了平面外屈曲，滞回曲线的捏缩得改改善，耗能能力提高。
通过开缝、开孔、加劲、使用低屈服点钢、屈曲约束、部分连接等形式不同程度地改善装配式钢板剪力墙滞回性能，但在不损失承载力的情况下，不能根本上改善剪力墙的平面外屈曲、滞回曲线捏缩。
本文提出了一种带环形阻尼器的装配式高强钢板剪力墙。该装配式钢板剪力墙采用Q460C高强钢材，同时具有自重轻、运输便捷、施工高效的特点。针对该装配式高强钢板剪力墙进行了抗震性能有限元研究，分析了钢材牌号Q355B与Q460C、剪力墙内嵌板高厚比对其滞回性能影响，并提出了抗剪承载力设计方法。
1 带环形阻尼器的装配式高强钢板剪力墙构造
带环形阻尼器的装配式高强钢板剪力墙，由内嵌板和钢混凝土面外约束组合板组成，如图2所示。在钢混凝土面外约束组合板的有效约束作用下，带环形金属阻尼器的内嵌板为结构提供抗侧力、实现变形耗能。
![]()
图 2 带环形阻尼器的装配式高强钢板剪力墙构造示意图Figure 2. Configuration of prefabricated high-strength steel plate shear wall with annular dampers内嵌板由环形金属阻尼器、钢连接板带、边界连接板带组成。环形金属阻尼器与钢连接板带交替布置，并与水平方向呈45°角，然后通过边界连接板带连接形成内嵌板。边界连接板带形成的外围边框可以承受竖向荷载，环形耗能阻尼器的数量可根据抗剪承载力的需求布置。
钢混凝土面外约束组合板由外包钢板和内填混凝土组成。外包钢板呈帽形，在帽形内凹处填充混凝土，混凝土外包钢板帽形内凹处填平，形成面外约束组合板。如此构造可不用考虑混凝土配筋，减小了面外约束组合板的厚度，便于运输和安装。该面外约束组合板的钢板外置，含混凝土面则与内嵌板接触，可有效防止混凝土受力破坏。在平行于柱方向上，将两块分别放置在内嵌板两侧的面外约束组合板采用高强螺栓进行对穿连接，同时在两面外约束组合板螺栓孔处内夹与内嵌板相同厚度的钢连接板条。这便于安装和拆卸，可实现重复利用，达到震后仅快速更换破坏耗能的内嵌板即可完成修复使用的目的。
2 有限元模型建立
2.1 模型设计
有限元模型与实际结构缩尺比例约为1∶3，具体尺寸如图3所示。有限元模型内嵌板尺寸为1250 mm×1050 mm(长×宽)，厚度分别为6 mm、8 mm和10 mm。钢连接板带宽wl为50 mm，环形阻尼器宽wc为30 mm，半径Rc为65 mm。外包钢板尺寸为1000 mm×1300 mm×40 mm×5 mm(长×宽×高×厚)，其中包混凝土，内填混凝土尺寸为990 mm×1200 mm×35 mm(长×宽×高)。
剪力墙与钢梁采用角钢和螺栓连接，连接角钢尺寸为100 mm×10 mm(边宽×边厚)，高强螺栓采用10.9级M20摩擦型。
2.2 模型建立及加载制度
带环形阻尼器的装配式高强钢板剪力墙有限元模型如图4所示。内嵌钢板、外约束钢板、连接角钢及工字钢梁采用Q355B或Q460C钢材，混凝土强度指标为C30。依据《钢结构设计标准》(GB50017)，Q355B或Q460C钢材本构关系采用双折线理论模型，C30混凝土本构关系依据《混凝土设计规范》(GB50010)采用理论模型，同时考虑混凝土塑性损伤。
内嵌板、连接角钢、工字钢梁、外约束组合板以及高强螺栓采用8节点的C3D8R单元。高强螺栓与连接角钢、高强螺栓与内嵌板、连接角钢与内嵌板、内嵌板与外约束板、外约束板与高强螺栓、外约束板与钢连接板条、钢连接板条与高强螺栓之间为摩擦接触，接触滑移系数选取0.35。连接角钢与工字钢梁采用绑定接触。
经过有限元参数模拟，选取关键影响参数进行抗震性能研究，具体参数变化如表1所示。
表 1 参数变化Table 1. Parameters模型编号 钢材牌号 内嵌板高厚比 SPSW-RD-1 Q460C 208 SPSW-RD-2 Q460C 156 SPSW-RD-3 Q460C 125 SPSW-RD-4 Q355B 208 SPSW-RD-5 Q355B 156 SPSW-RD-6 Q355B 125 有限元模型在底梁采用固定约束，顶梁约束平面外平动和转动。有限元模型的水平低周往复循环加载以位移控制，加载制度如图5所示。
3 有限元模拟
3.1 破坏模式
带环形阻尼器的装配式高强钢板剪力墙破坏模式如图6所示。从图中可以看出，在水平低周往复荷载作用下，该装配式高强钢板剪力墙内嵌板环形阻尼器屈服破坏，形成塑性铰，边界连接板带四角屈服破坏。面外约束组合板、高强螺栓、连接角钢、工字钢梁没有发生破坏。
3.2 滞回曲线
带环形阻尼器的装配式高强钢板剪力墙滞回曲线如图7所示。从图中可以看出，只有模型SPSW-RD-3滞回曲线出现捏缩现象，在0.04层间位移角出现承载力下降。其他模型滞回曲线饱满，承载力没有下降。
3.3 骨架曲线
带环形阻尼器的装配式高强钢板剪力墙骨架曲线如图8所示，其特征值见表2。除了SPSW-RD-3模型在层间位移角加载到0.03时抗剪承载力出现了极值点和下降段，其他模型直至层间位移角加载到0.04时抗剪承载力都在上升。因此，定义模型极限荷载为骨架曲线极值点荷载，或模型没有出现极值荷载点时层间位移角加载到0.04时对应的荷载。定义模型破坏荷载为承载力下降到极限荷载的85%时的荷载，或模型没有出现承载力下降到极限荷载的85%的荷载时，选取层间位移角加载到0.04的荷载。
表 2 特征值Table 2. Characteristic values模型编号 屈服荷载/kN 极限荷载/kN 破坏荷载/kN SPSW-RD-1 167.0 471.9 471.9 SPSW-RD-2 193.1 330.0 330.0 SPSW-RD-3 273.4 376.7 320.2 SPSW-RD-4 132.5 215.9 215.9 SPSW-RD-5 178.6 271.0 271.0 SPSW-RD-6 213.8 321.0 321.0 对比屈服荷载。模型SPSW-RD-3的屈服荷载是SPSW-RD-1的1.64倍，模型SPSW-RD-4的屈服荷载是SPSW-RD-6的1.61倍，表明内嵌板高厚比从208降低到125时，该装配式高强钢板剪力墙屈服荷载增大，且增大幅度较大。模型SPSW-RD-1较模型SPSW-RD-4、模型SPSW-RD-2较模型SPSW-RD-5、模型SPSW-RD-3较模型SPSW-RD-6的屈服荷载分别大26.0%、8.1%、27.9%，表明随着剪力墙钢材牌号从Q355B提高到Q460C时，该装配式高强钢板剪力墙屈服荷载增大，且增大幅度较大。
对比极限荷载。模型SPSW-RD-2比模型SPSW-RD-1的极限荷载小43.0%，模型SPSW-RD-3比模型SPSW-RD-2的极限荷载大14.2%。表明，随着内嵌板高厚比从208降低到125时，采用Q460C钢材的带环形阻尼器的装配式高强钢板剪力墙极限荷载先减小后增大，这是由模型内嵌板中环形耗能阻尼器参与受力数量的多少所决定。模型SPSW-RD-1的内嵌板中环形耗能阻尼器都发生屈服破坏，承载力最高，而模型SPSW-RD-3和SPSW-RD-2的环形耗能阻尼器不能全部参与受力，且模型SPSW-RD-3屈服破坏的环形耗能阻尼器比SPSW-RD-2的更多，因此，模型SPSW-RD-1的极限承载力最大，模型SPSW-RD-2的最小。
模型SPSW-RD-6的极限荷载是模型SPSW-RD-4的极限荷载1.49倍，表明随着内嵌板高厚比从208降低到125时，采用Q355B钢材的带环形阻尼器的装配式钢板剪力墙极限荷载增大。模型SPSW-RD-1较模型SPSW-RD-4、模型SPSW-RD-2较模型SPSW-RD-5、模型SPSW-RD-3较模型SPSW-RD-6的极限荷载分别增大118.6%、21.8%、17.4%。表明随着剪力墙钢材牌号从Q355B提高到Q460C时，该装配式高强钢板剪力墙极限荷载增大。
对比破坏模型。模型SPSW-RD-3的破坏荷载较SPSW-RD-1的小32.2%，表明随着内嵌板高厚比从208降低到125时，采用Q460C钢材的带环形阻尼器的装配式高强钢板剪力墙破坏荷载减小，且减小幅度较大。模型SPSW-RD-6的破坏荷载较SPSW-RD-4的大48.7%，表明随着内嵌板高厚比从208降低到125时，采用Q355B钢材的带环形阻尼器的装配式高强钢板剪力墙破坏荷载增大，且增大幅度较大。模型SPSW-RD-1、模型SPSW-RD-2、模型SPSW-RD-3的破坏荷载分别是模型SPSW-RD-4、模型SPSW-RD-5、模型SPSW-RD-6的2.19倍、1.22倍、1.0倍，表明钢材牌号从Q355B提高到Q460C时，装配式高强钢板剪力墙破坏荷载增大，且内嵌板厚度越大的增大越多。
3.4 刚度退化
带环形阻尼器的装配式高强钢板剪力墙刚度退化可用等效刚度退化系数λ表示[18]，如图9所示。等效刚度为每级加载点与原点连线的斜率，等效刚度退化系数λ为每个加载级的等效刚度与初始刚度的比值。
从图9可以看出，较SPSW-RD-2和SPSW-RD-3，模型SPSW-RD-1的等效刚度在屈服后退化较慢；较SPSW-RD-5和SPSW-RD-6，模型SPSW-RD-4的等效刚度在正向加载时退化较慢。表明随着内嵌板高厚比从208降低到125时，该装配式高强钢板剪力墙等效刚度屈服后退化缓慢。
同时，随着钢材牌号从Q355B提高到Q460C时，该装配式高强钢板剪力墙等效刚度退化变缓。
3.5 耗能性能
带环形阻尼器的装配式高强钢板剪力墙耗能性能采用每级加载位移下的滞回耗能E和等效粘性阻尼系数ζ表示，如图10所示。从图10中可以看出，模型SPSW-RD-1的滞回耗能E明显大于其他模型的滞回耗能，且进入屈服阶段耗能增加更快。模型SPSW-RD-3的滞回耗能E在加载位移达到层间位移角0.03后，耗能增加减缓。其他模型的滞回耗能随着层间位移角的增加基本呈线性增加。
如图10(b)所示，随着内嵌板高厚比从208降低到125时，模型等效粘性阻尼系数减小。除模型SPSW-RD-3外，等效粘性阻尼系数最高值在0.27~0.51，较密肋屈曲约束钢板剪力墙[18]等效粘性阻尼系数0.24和多层带缝钢板剪力墙[5]等效粘性阻尼系数0.31更大。
整体上，随着内嵌板高厚比从208降低到125时，采用Q460C高强钢材的带环形阻尼器的装配式高强钢板剪力墙耗能减小，采用Q355B钢材的带环形阻尼器的装配式高强钢板剪力墙耗能增大。采用Q460C高强钢材的带环形阻尼器的装配式高强钢板剪力墙耗能大于采用Q355B钢材的剪力墙。
3.6 位移延性
各模型在水平加载位移达到0.04层间位移角时承载力都没有下降或下降不到极限荷载的85% (没有出现破坏荷载)，因此模型的位移延性系数为模型最终加载位移与屈服位移之比，如表3所示。各模型的位移延性系数在5.7~8.7，较密肋屈曲约束钢板剪力墙[23]位移延性系数5.70~5.97和多层带缝钢板剪力墙[7]位移延性系数2.96~4.00更大，表明带环形阻尼器的装配式高强钢板剪力墙延性较好。
表 3 位移延性Table 3. Displacement ductility模型编号 屈服位移/mm 极限位移/mm 位移延性系数μ SPSW-RD-1 7.0 60.0 8.6 SPSW-RD-2 7.4 59.4 8.0 SPSW-RD-3 10.2 57.7 5.7 SPSW-RD-4 6.9 60.0 8.7 SPSW-RD-5 7.4 60.0 8.1 SPSW-RD-6 7.4 60.0 8.1 模型SPSW-RD-3的位移延性系数较模型SPSW-RD-1降低34.2%，模型SPSW-RD-6的位移延性系数较模型SPSW-RD-4降低6.9%，表明随着内嵌板高厚比从208降低到125时，该装配式高强钢板剪力墙的位移延性系数降低，尤其是采用Q460C高强钢材的钢板剪力墙降低程度更大。整体上，采用Q460C高强钢材剪力墙的位移延性系数小于采用Q355B钢材的钢板剪力墙。
4 抗剪承载力
4.1 计算公式
由于外包钢板与混凝土组成的约束组合板不与边界框架连接，仅起到约束内嵌板不发生面外屈曲的作用，因此带环形阻尼器的装配式高强钢板剪力墙的抗剪承载力由内嵌板提供。则其抗剪承载力
V 由环形阻尼器的抗剪承载力Vs 和边界连接板带的抗剪承载力Vf 组成，计算公式如下：V=Vs+Vf (1) 环形阻尼器的抗剪承载力
Vs 计算公式如下：Vs=n√24MpR−wl/2 (2) 其中，
Mp 为：Mp=fyw2rtr4 (3) 式中：
n 为环形阻尼器的列数；R 、wr 、tr 分别为环形阻尼器半径、环形阻尼器宽度和内嵌板厚度，wl 为钢连接板带宽度，如图3所示。边界连接板带的抗剪承载力
Vf 计算公式如下：Vf=2(Mt+Mb)hr (4) 式中：
Mt 、Mb 分别为边界连接板带上部和下部抗弯承载力；hr 为上、下边界连接板带净高。4.2 公式验证
各模型抗剪承载力公式计算理论值与有限元计算模拟值如表4所示。从表4可以看出，带环形阻尼器的装配式高强钢板剪力墙抗剪承载力理论计算值与模拟值在比值在1.01~1.11，吻合程度较好，表明理论计算公式正确。
表 4 抗剪承载力对比Table 4. Comparison of shear capacities模型 理论值/kN 模拟值/kN 理论值/模拟值 SPSW-RD-1 185.0 178.7 1.03 SPSW-RD-2 246.7 244.3 1.01 SPSW-RD-3 308.4 281.5 1.10 SPSW-RD-4 142.8 136.5 1.05 SPSW-RD-5 190.4 179.2 1.06 SPSW-RD-6 238.0 216.0 1.11 4.3 试验验证
选取理论值与模拟值误差较大的内嵌板10 mm厚的带环形阻尼器装配式钢板剪力墙进行试验验证。考虑到钢材采购的便利性，试件选取Q355B钢材，同时选取C30混凝土填充面外约束组合板。钢材和混凝土材料性能如表5所示，其中混凝土的强度指标是在与试件相同条件下养护28 d测试的。试验得到的滞回曲线和有限元模拟得到的滞回曲线及对比见图11，试件的破坏情况见图12。
表 5 试验材料性能Table 5. Test materials10 mm内嵌板 屈服强度fy/MPa 极限强度fu/MPa 弹性模量Es/MPa 断裂伸长率/(%) 381.9 510.2 2.06×105 23.4 C30混凝土 立方体抗压强度fcu/MPa 轴心抗压强度fc/MPa 轴心抗拉强度ft/MPa 弹性模量Ec/MPa 42.18 28.21 2.42 3.31×104 ![]()
图 11 有限元与试验滞回曲线验证Figure 11. Comparison of hysteretic curves between finite element analysis and test![]()
图 12 有限元与试验破坏对比Figure 12. Comparison of failure between finite element analysis and test从图11中看出，试验和有限元模型计算滞回曲线吻合良好。试验的滞回环稍小于有限元计算滞回环，这是因为试验试件加工制作时存在误差，外约束组合板与内嵌板不能完全贴合，滞回环没有有限元模型计算时饱满。
从图12中看出，有限元模型计算的破坏模式与试验的破坏模式一致。在水平力作用下，内嵌板环形阻尼器发生屈服破坏，平面外约束组合板和內填混凝土在整个加载过程中没有发生破坏。
10 mm厚内嵌板剪力墙的抗剪承载力公式计算理论值、有限元计算模拟值和试验值如表6所示。从表6可以看出，理论值和试验值与有限元模拟值相比分别为1.16和1.15，误差相对较大。但是带环形阻尼器的装配式高强钢板剪力墙抗剪承载力理论计算值与试验值相比为1.01，误差很小，这进一步说明理论公式正确且计算精确度高。
表 6 试验与有限元抗剪承载力对比Table 6. Comparison of shear capacities between test and finite element analysis模型参数 理论值/kN 试验值/kN 模拟值/kN 10 mm/Q355B 256 253 221 比值 理论/试验 理论/模拟 试验/模拟 1.01 1.16 1.15 5 结论
针对带环形阻尼器的装配式高强钢板剪力墙进行抗震性能研究，得出以下结论：
(1)带环形阻尼器的装配式高强钢板剪力墙抗震性能良好。该装配式高强钢板剪力墙滞回环饱满，等效粘性阻尼系数最高值在0.27~0.51，位移延性系数在5.7~8.7，耗能性能和延性良好。
(2)带环形阻尼器的装配式高强钢板剪力墙在水平荷载作用下，内嵌板的环形阻尼器和边界连接板带屈服破坏，面外约束组合板、高强螺栓、工字钢梁没有破坏，在震后可快速更换内嵌板实现快速修复使用的目的。
(3)随着内嵌板高厚比从208降低到125、钢材牌号从Q355B提高到Q460C，剪力墙等效刚度退化变缓；随着剪力墙内嵌板高厚比从208降低到125，位移延性系数降低。采用高强钢材Q460C的剪力墙耗能性能优于普通钢材Q355B的，内嵌板高厚比为208时钢板剪力墙耗能性能最好。
(4)剪力墙内嵌板高厚比从208降低到125，屈服荷载增大，采用Q460C钢材的剪力墙极限荷载先减小后增大，破坏荷载减小，采用Q355B钢材的剪力墙极限荷载和破坏荷载增大；钢材牌号从Q355B提高到Q460C，屈服荷载、极限承载力和破坏荷载增大。
(5)提出了带环形阻尼器的装配式高强钢板剪力墙的抗剪承载力的计算公式。该公式简单、概念明确，公式的计算结果与有限元模拟以及试验结果的吻合良好。
-
![]()

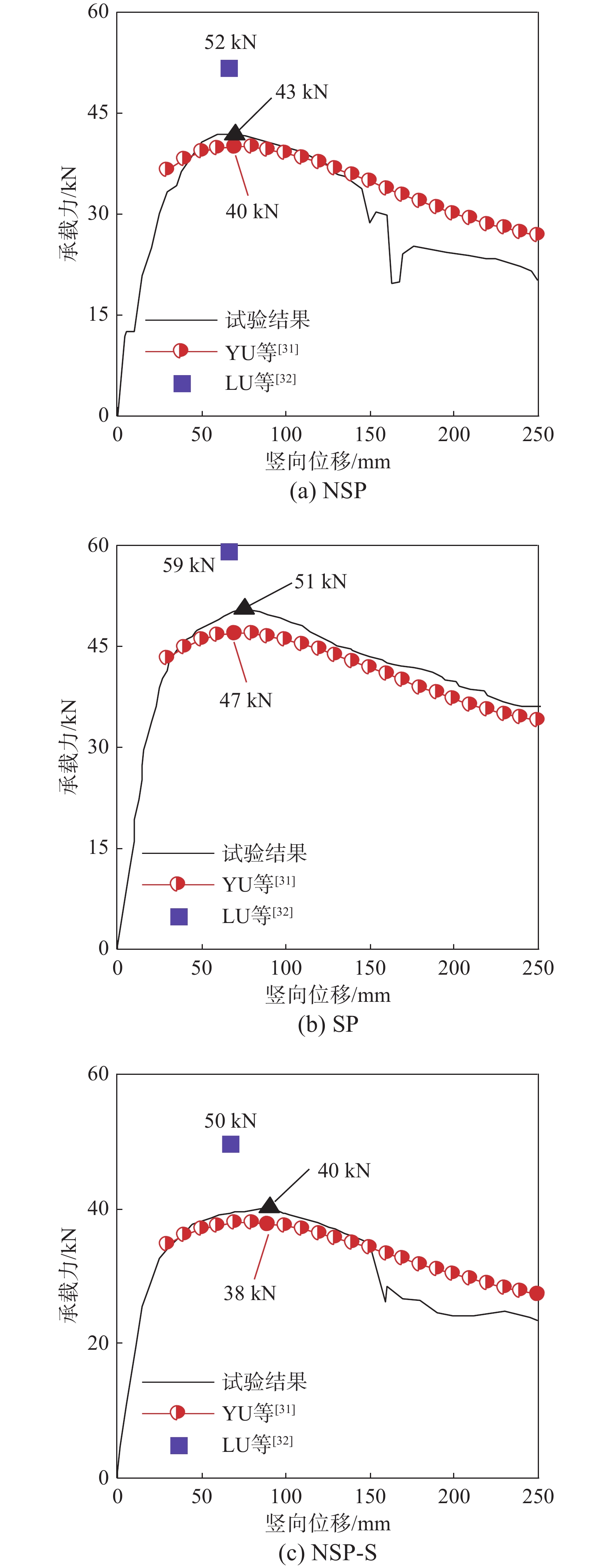

图 9 压拱承载力理论计算与试验结果对比
Figure 9. Comparison of theoretical compressive arch action capacities with test results
![]()

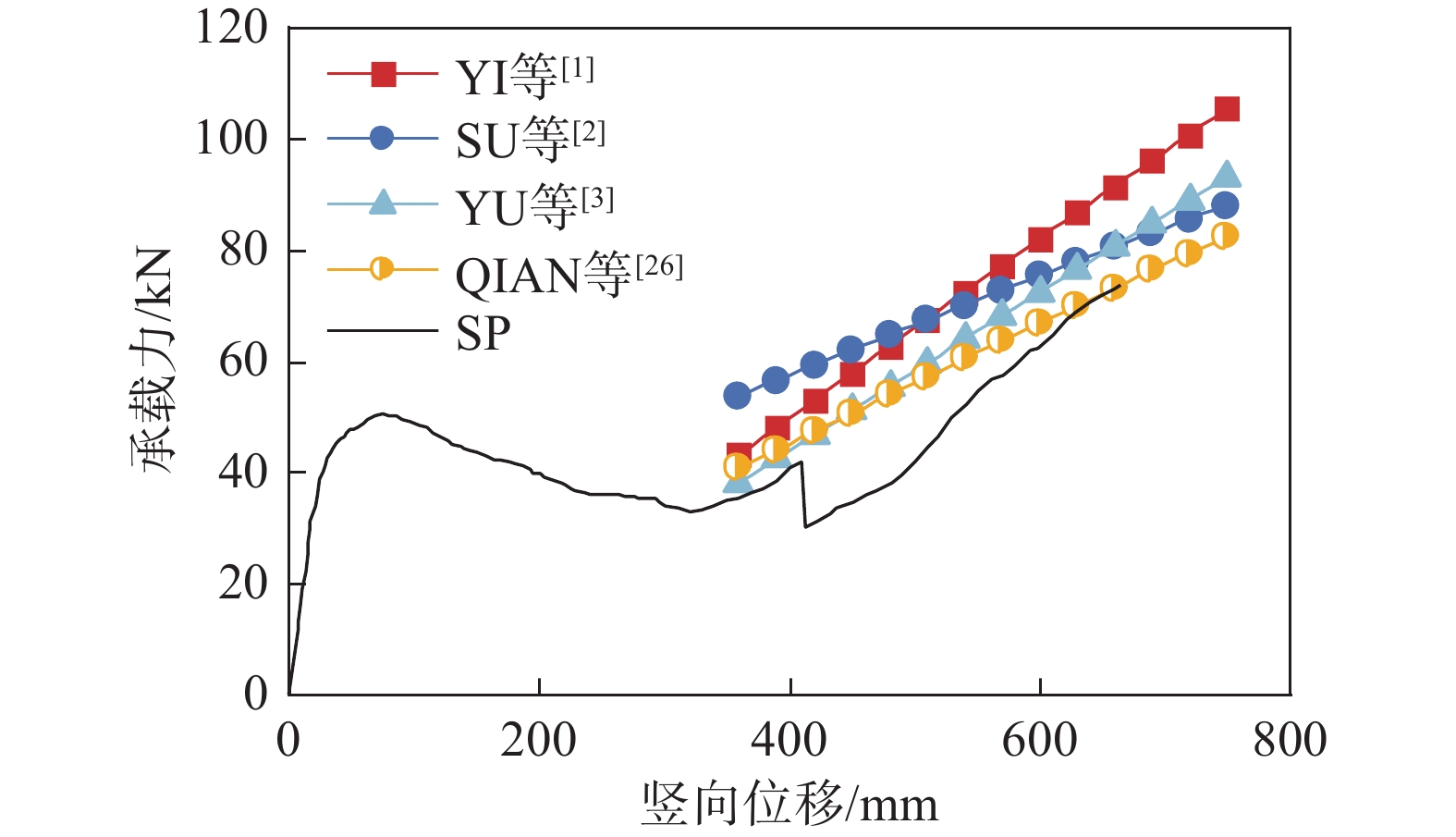

图 10 试件SP悬索承载力理论计算与试验结果对比
Figure 10. Comparison of theoretical catenary action capacities with test results of Specimen SP
![]()

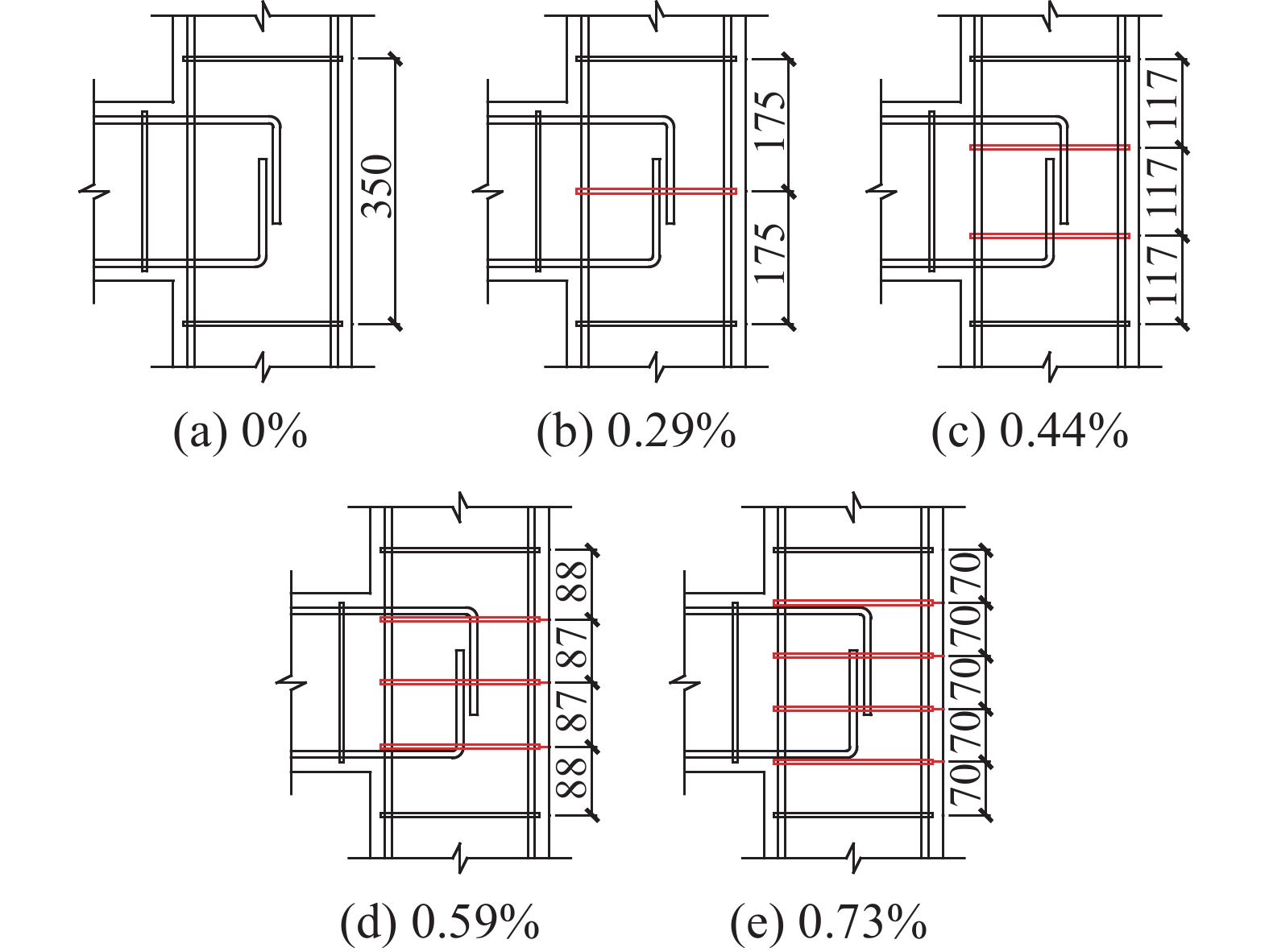

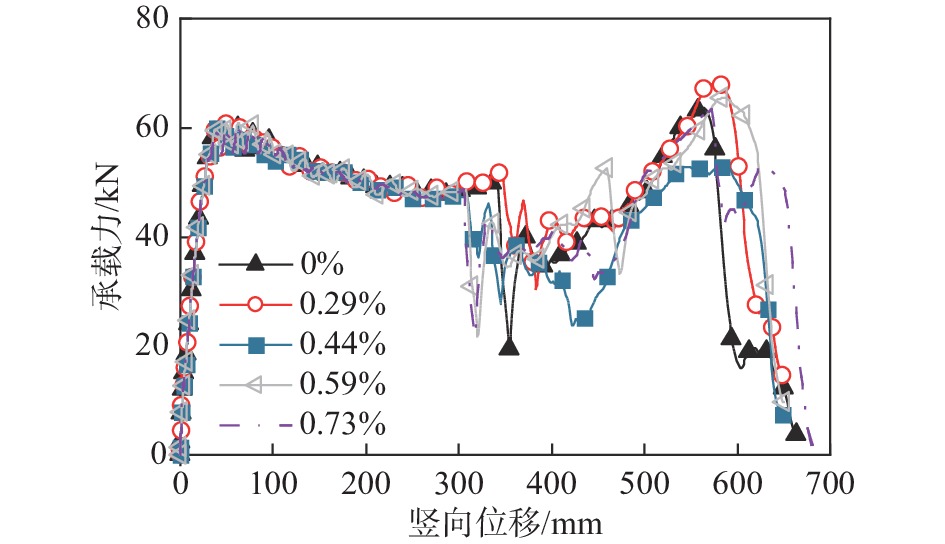

图 18 节点配筋率对竖向抗力的影响
Figure 18. Effect of stirrup ratio of joint on vertical load resistance

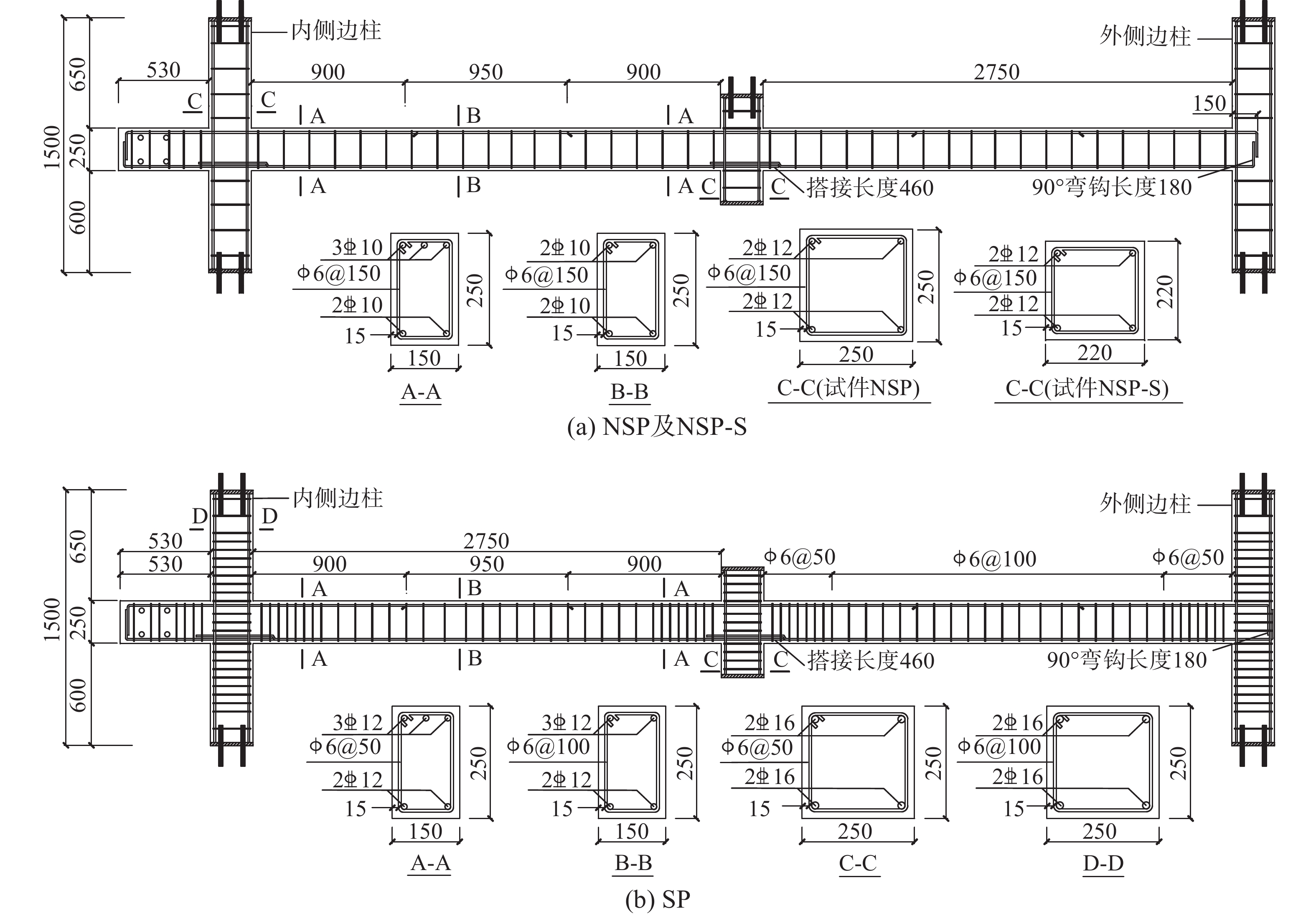

表 1 试件详情
Table 1 Details of specimens
编号 梁截面尺寸/
mm柱截面尺寸/
mm梁净跨/
mm轴压比 抗震
设计NSP 150×250 250×250 2750 0.25 否 SP 150×250 250×250 2750 0.25 是 NSP-S 150×250 220×220 2780 0.25 否
下载: 导出CSV
表 2 钢筋力学特性
Table 2 Properties of reinforcements
钢筋 直径/mm 屈服强度/MPa 极限强度/MPa 弹性模量/MPa 伸长率/(%)
6 368 485 162 000 20.1
10 532 663 200 000 12.7 12 462 596 171 000 14.7 16 466 604 182 000 17.0
下载: 导出CSV
-
[1] YI W J, HE Q F, XIAO Y, et al. Experimental study on progressive collapse-resistant behavior of reinforced concrete frame structures [J]. ACI Structural Journal, 2008, 105(4): 433 − 439.
[2] SU Y P, TIAN Y, SONG X S. Progressive collapse resistance of axially-restrained frame beams [J]. ACI Structural Journal, 2009, 106(5): 600 − 607.
[3] YU J, TAN K H. Structural behavior of RC beam-column subassemblages under a middle column removal scenario [J]. Journal of Structural Engineering, 2013, 139(2): 233 − 250. doi: 10.1061/(ASCE)ST.1943-541X.0000658
[4] 王英, 顾祥林, 林峰. 考虑压拱效应的钢筋混凝土双跨梁竖向承载力分析[J]. 建筑结构学报, 2013, 34(4): 32 − 42. WANG Ying, GU Xianglin, LIN Feng. Vertical bearing capacity of RC two-bay beams considering compressive arch action [J]. Journal of Building Structures, 2013, 34(4): 32 − 42. (in Chinese)
[5] 肖宇哲, 李易, 陆新征, 等. 混凝土梁柱子结构连续倒塌动力效应的试验研究[J]. 工程力学, 2019, 36(5): 44 − 52. doi: 10.6052/j.issn.1000-4750.2018.04.0189 XIAO Yuzhe, LI Yi, LU Xinzheng, et al. Experimental study on the dynamic effects in progressive collapse of beam-column concrete substructures [J]. Engineering Mechanics, 2019, 36(5): 44 − 52. (in Chinese) doi: 10.6052/j.issn.1000-4750.2018.04.0189
[6] TIAN Y, SU Y P. Dynamic response of reinforced concrete beams following instantaneous removal of a bearing column [J]. International Journal of Concrete Structures and Materials, 2011, 5(1): 19 − 28. doi: 10.4334/IJCSM.2011.5.1.019
[7] QIAN K, LI B. Dynamic performance of RC beam-column substructures under the scenario of the loss of a corner column-Experimental results [J]. Engineering Structures, 2012, 42: 154 − 167. doi: 10.1016/j.engstruct.2012.04.016
[8] QIAN K, LI B. Research advances in design of structures to resist progressive collapse [J]. Journal of Performance of Constructed Facilities, 2015, 29(5): B4014007. doi: 10.1061/(ASCE)CF.1943-5509.0000698
[9] 李爽, 赵颖, 翟长海, 等. 节点对RC框架结构抗连续倒塌能力影响研究[J]. 工程力学, 2012, 29(12): 80 − 87. doi: 10.6052/j.issn.1000-4750.2011.04.0242 LI Shuang, ZHAO Ying, ZHAI Changhai. The influences of joint on the progressive collapse-resisting performance of RC frames [J]. Engineering Mechanics, 2012, 29(12): 80 − 87. (in Chinese) doi: 10.6052/j.issn.1000-4750.2011.04.0242
[10] QIAN K, LI B. Effects of masonry infill wall on the performance of RC frames to resist progressive collapse [J]. Journal of Structural Engineering, 2017, 143(9): 04017118. doi: 10.1061/(ASCE)ST.1943-541X.0001860
[11] LI S, SHAN S D, ZHAI C H, et al. Experimental and numerical study on progressive collapse process of RC frames with full-height infill walls [J]. Engineering Failure Analysis, 2016, 59: 57 − 68. doi: 10.1016/j.engfailanal.2015.11.020
[12] SHAN S D, LI S, XU S Y, et al. Experimental study on the progressive collapse performance of RC frames with infill walls [J]. Engineering Structures, 2016, 111: 80 − 92. doi: 10.1016/j.engstruct.2015.12.010
[13] QIAN K, LAN D Q, FU F, et al. Effects of infilled wall opening on load resisting capacity of RC frames to mitigate progressive collapse risk [J]. Engineering Structures, 2020, 223: 111196. doi: 10.1016/j.engstruct.2020.111196
[14] QIAN K, LI B. Slab effects on response of reinforced concrete substructures after loss of corner column [J]. ACI Structural Journal, 2012, 109(6): 845 − 855.
[15] QIAN K, LI B. Dynamic and residual behavior of reinforced concrete floors following instantaneous removal of a column [J]. Engineering Structures, 2017, 148: 175 − 184. doi: 10.1016/j.engstruct.2017.06.059
[16] 初明进, 周育泷, 陆新征, 等. 钢筋混凝土单向梁板子结构抗连续倒塌试验研究[J]. 土木工程学报, 2016, 49(2): 31 − 40. doi: 10.15951/j.tmgcxb.2016.02.004 CHU Mingjin, ZHOU Yulong, LU Xinzheng, et al. An experimental study on one-way reinforced concrete beam-slab substructures for resisting progressive collapse [J]. China Civil Engineering Journal, 2016, 49(2): 31 − 40. (in Chinese) doi: 10.15951/j.tmgcxb.2016.02.004
[17] LU X Z, LIN K Q, LI Y, et al. Experimental investigation of RC beam-slab substructures against progressive collapse subject to an edge-column-removal scenario [J]. Engineering Structures, 2017, 149: 91 − 103. doi: 10.1016/j.engstruct.2016.07.039
[18] 周云, 陈太平, 胡翔, 等. 考虑周边结构约束影响的RC框架结构防连续倒塌性能研究[J]. 工程力学, 2019, 36(1): 216 − 226, 237. doi: 10.6052/j.issn.1000-4750.2017.11.0887 ZHOU Yun, CHEN Taiping, HU Xiang, et al. Progressive collapse resistance of RC Frame structures considering surrounding structural constraints [J]. Engineering Mechanics, 2019, 36(1): 216 − 226, 237. (in Chinese) doi: 10.6052/j.issn.1000-4750.2017.11.0887
[19] 钱凯, 李治, 翁运昊, 等. 钢筋混凝土梁-板子结构抗连续性倒塌性能研究[J]. 工程力学, 2019, 36(6): 239 − 247. doi: 10.6052/j.issn.1000-4750.2018.05.0297 QIAN Kai, LI Zhi, WENG Yunhao, et al. Behavior of RC beam-slab substructures to resist progressive collapse [J]. Engineering Mechanics, 2019, 36(6): 239 − 247. (in Chinese) doi: 10.6052/j.issn.1000-4750.2018.05.0297
[20] 张有佳, 王冲, 杜轲. 不等跨布置RC空间梁-板结构竖向倒塌能力数值研究[J]. 工程力学, 2022, 39(1): 139 − 150. doi: 10.6052/j.issn.1000-4750.2020.12.0891 ZHANG Youjia, WANG Chong, DU Ke. Numerical study on the vertical collapse capacity of RC spatial beam-slab structures with unequal spans [J]. Engineering Mechanics, 2022, 39(1): 139 − 150. (in Chinese) doi: 10.6052/j.issn.1000-4750.2020.12.0891
[21] XIAO Y, KUNNATH S, LI F W, et al. Collapse test of three-story half-scale reinforced concrete frame building [J]. ACI Structural Journal, 2015, 112(4): 429 − 438.
[22] 李易, 陆新征, 任爱珠, 等. 某八层混凝土框架结构火灾连续倒塌模拟[J]. 工程力学, 2011, 28(增刊 1): 53 − 59. LI Yi, LU Xinzheng, REN Aizhu, et al. Simulation for fire-induced progressive collapse of an 8-storey RC frame structure [J]. Engineering Mechanics, 2011, 28(Suppl 1): 53 − 59. (in Chinese)
[23] 李易, 陆新征, 叶列平, 等. 混凝土框架结构火灾连续倒塌数值分析模型[J]. 工程力学, 2012, 29(4): 96 − 103. doi: 10.6052/j.issn.1000-4750.2010.06.0397 LI Yi, LU Xinzheng, YE Lieping, et al. Numercial models of fire induced progressive collapse analysis for reinforced concrete frame structures [J]. Engineering Mechanics, 2012, 29(4): 96 − 103. (in Chinese) doi: 10.6052/j.issn.1000-4750.2010.06.0397
[24] LI Y, LU X Z, GUAN H, et al. Progressive collapse resistance demand of reinforced concrete frames under catenary mechanism [J]. ACI Structural Journal, 2014, 111(5): 1225 − 1234.
[25] DENG X F, LIANG S L, FU F, et al. Effects of high-strength concrete on progressive collapse resistance of reinforced concrete frame [J]. Journal of Structural Engineering, 2020, 146(6): 04020078. doi: 10.1061/(ASCE)ST.1943-541X.0002628
[26] QIAN K, LIANG S L, FU F, et al. Progressive collapse resistance of emulative precast concrete frames with various reinforcing details [J]. Journal of Structural Engineering, 2021, 147(8): 04021107. doi: 10.1061/(ASCE)ST.1943-541X.0003065
[27] YU J, TAN K H. Structural behavior of reinforced concrete frames subjected to progressive collapse [J]. ACI Structural Journal, 2017, 114(1): 63 − 74.
[28] LIM N S, TAN K H, LEE C K. Effects of rotational capacity and horizontal restraint on development of catenary action in 2-D RC frames [J]. Engineering Structures, 2017, 153: 613 − 627. doi: 10.1016/j.engstruct.2017.09.059
[29] GB 50010−2010, 混凝土结构设计规范[S]. 北京: 中国建筑工业出版社, 2011. GB 50010−2010, Code for design of concrete structures [S]. Beijing: China Architecture & Building Press, 2011. (in Chinese)
[30] ACI (American Concrete Institute). Building code requirements for structural concrete (ACI 318-14) and commentary (318R-14) [S]. Farmington Hills, MI: American Concrete Institute, 2014.
[31] YU J, TAN K H. Analytical model for the capacity of compressive arch action of reinforced concrete sub-assemblages [J]. Magazine of Concrete Research, 2014, 66(3): 109 − 126. doi: 10.1680/macr.13.00217
[32] LU X Z, LIN K Q, LI C F, et al. New analytical calculation models for compressive arch action in reinforced concrete structures [J]. Engineering Structures, 2018, 168: 721 − 735. doi: 10.1016/j.engstruct.2018.04.097
[33] HWANG S J, LEE H J. Strength prediction for discontinuity regions by softened strut-and-tie model [J]. Journal of Structural Engineering, 2002, 128(12): 1519 − 1526. doi: 10.1061/(ASCE)0733-9445(2002)128:12(1519)
[34] PARK R, PAULAY T. Reinforced concrete structures [M]. New York: John Wiley & Sons, 1975: 61 − 69.
-
